ELM327 USB SWITCH - FORD

Descripción del producto

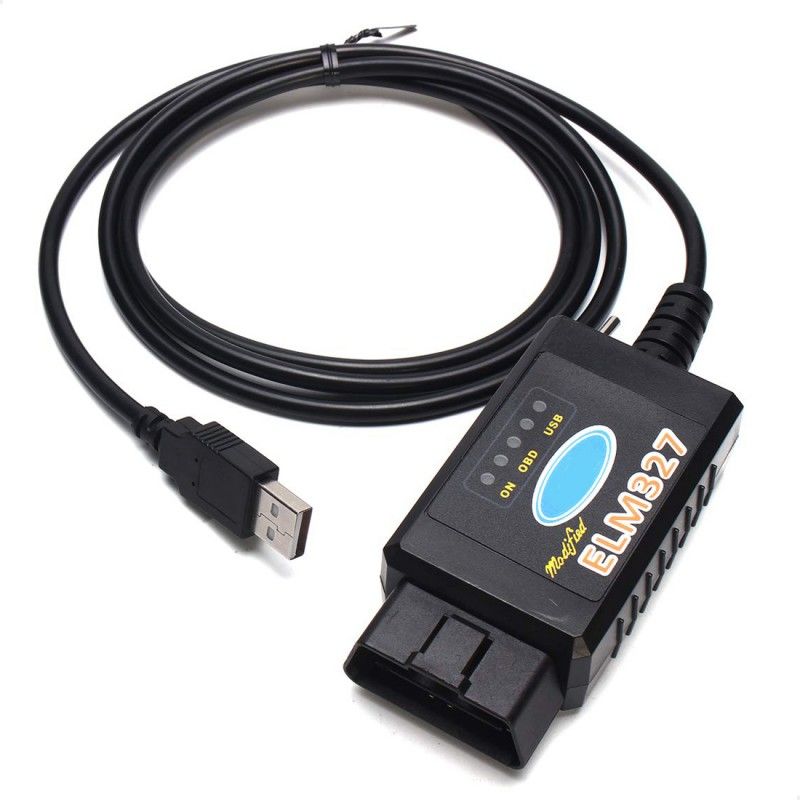

ELM327 OBDII OBD2 USB con interruptor. Diseñado para comunicarse con Ford, Mazda, Lincoln y Mercury.

Con este cable y uno de los proveedores de software compatibles, puede detectar módulos que no están visibles para los escáneres ordinarios obd2.

Esto incluye mostrar códigos de problemas, PINDS.

Restablecer códigos de fallo / problema / identificadores de parámetros (PID) Cambiar los datos de configuración del automóvil

Ejecutar pruebas Procedimientos de servicios Programar ciertos modelos

Configuraciones de pines:

...................................................

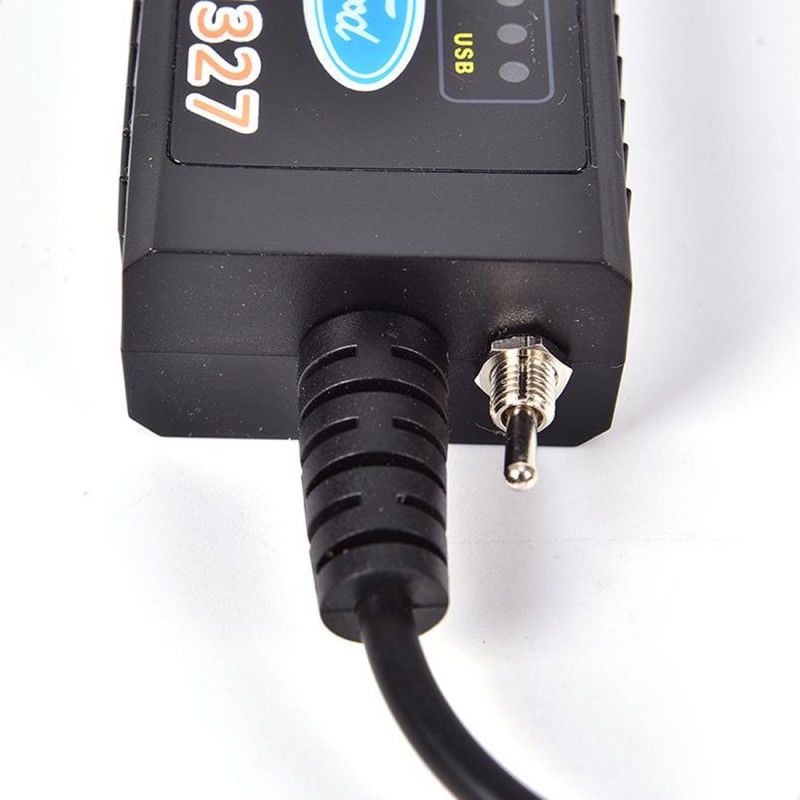

- Cambiar de posición uno: HS CAN - Ocupa los pines 6 y 14

- Cambiar posición dos: MS CAN - Ocupa los pines 3 y 11

- Software compatible: FORScan Elmconfig FoCCCus FF2 Plus

Más ELM modificado:

............................................

Tenga en cuenta que muchos modelos de Ford y Mazda (aproximadamente desde 2003-2004) están equipados con el bus MS CAN, además del bus regular HS CAN. A diferencia del bus HS CAN, el bus MS CAN no es compatible con el stock ELM327, ya que MS CAN es una solución específica del fabricante y está ubicada en pines que no son OBD2. Este ELM327 se ha modificado para permitirle implementar el bus MS CAN. ELM327 es compatible con HS CAN desde el inventario, ya que Ford HS CAN se ajusta completamente a los estándares OBD2. Ocupa los pines 6 y 14. El bus MS CAN ocupa los pines 3 y 11.

Este ELM327 USB SWITCH tiene soporte completo para el protocolo de diagnóstico específico de FORD MS-CAN.

La mayoría de los módulos modernos de Ford son accesibles solo a través de este protocolo.

Algunos módulos también permiten el acceso OBD2 / EOBD, pero la velocidad de actualización de los datos es mucho mayor a través del protocolo FORD (MS-CAN).

La velocidad constante se ha establecido en 500000 baudios (500kBit).

Esta configuración se recomienda para la mayoría de los Ford modernos.

Si su vehículo no es compatible con la transferencia de datos de alta velocidad, puede cambiar fácilmente la velocidad a 38400 baudios por defecto.

Además de la funcionalidad adicional para Ford, este dispositivo funciona como lector de código OBD2 / EOBD normal en todos los vehículos compatibles.

Software compatible:

.............................................

- Forscan

- ELMconfig

- FoCCCus

- FF2

- MULTIECUSCAN

-- SCAN MASTER

Soporte de protocolos OBD2:

............................................................

- SAE J1850 PWM (41.6Kbaud)

- SAE J1850 VPW (10.4Kbaud)

- ISO9141-2 (5 baud init, 10.4Kbaud)

- ISO14230-4 KWP (5 baud init, 10.4 Kbaud)

- ISO14230-4 KWP (inicio rápido, 10.4 Kbaud)

- ISO15765-4 CAN (11bit ID, 500 Kbaud)

- ISO15765-4 CAN (29bit ID, 500 Kbaud)

- ISO15765-4 CAN (11bit ID, 250 Kbaud)
