Descripción del producto

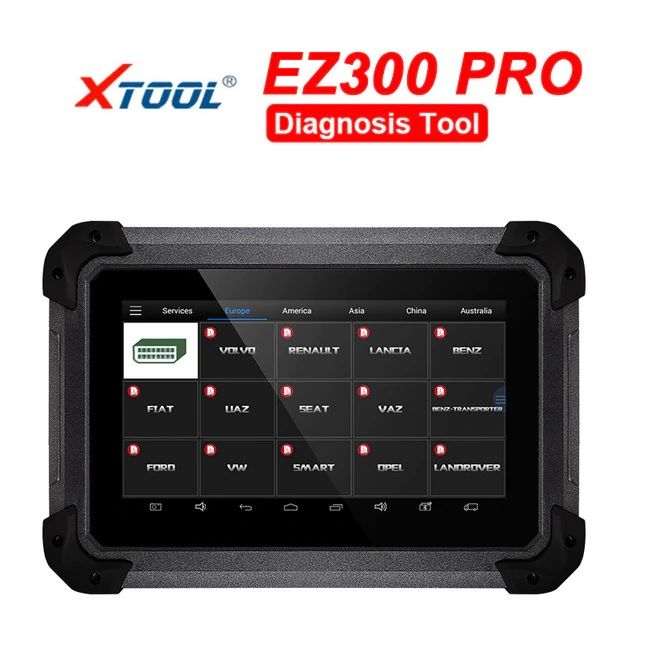

2017 XTool EZ300 Pro con 5 sistemas de diagnóstico motor ABS SRS de transmisión y TPMS misma función creader con MD802... TS401

EZ300 PRO función:

Diferentes vehículos tienen ligeros menús diferentes.

El menú de función principal común incluye las siguientes opciones:

Leer ecus: Esta función es leer la información de la versión de ECU, que es el equivalente a identificación del sistema o información del sistema en algunos sistemas de control electrónico, todos los medios para leer versiones de software y hardware relacionadas con el ECU, modelos y fecha de producción del motor diésel, número de pieza, Etc. Es conveniente que hagamos un registro en el proceso de mantenimiento, y también facilita la valoración y gestión de la fecha posterior.

Leer DTCs: Leer códigos de problemas guardados en ECU.

Claro DTCs: Memoria clara de códigos de problemas actuales e históricos en ECU, bajo la premisa de que todos los problemas se eliminan. Los códigos de problemas no se pueden eliminar sin eliminar todos los problemas, lo que hará que la herramienta de diagnóstico Siempre lea el código de problemas porque el código siempre se guardará en ECU.

Sugerencia: Los usuarios deberían no borrar los códigos de problemas, necesitamos registrar los detalles de los problemas después de leer el código, que se proporciona como referencia para el mantenimiento. Después de tratar con problemas, no habrá CÓDIGO DE problemas cuando Releamos.

Leer datos en vivo: Es decir, leer los parámetros del motor en marcha, como presión de aceite, temperatura, velocidad del motor, temperatura del aceite combustible, temperatura del refrigerante, temperatura del aire de admisión, etc. basándonos en estos parámetros, podemos determinar directamente dónde está el problema, lo que ayuda a reducir el alcance en el mantenimiento. Para algunos vehículos, durante su funcionamiento real, los problemas como la compensación de características de rendimiento, la reducción de sensibilidad, se pueden evaluar en datos en directo. Esta función nos necesita muy familiarizados con los parámetros del motor, por ejemplo, cuando la velocidad de ralentí es de 800 rpm o 750 rpm, la temperatura de funcionamiento del refrigerante oscila entre 80, ¿Cuál es el voltaje y la hora de funcionamiento de cada sensor y actuador?

Funciones especiales:Depende de los modelos del vehículo.

Prueba de actuación/uso/componentes:Principalmente para determinar si estos componentes de accionamiento del motor funcionan correctamente.

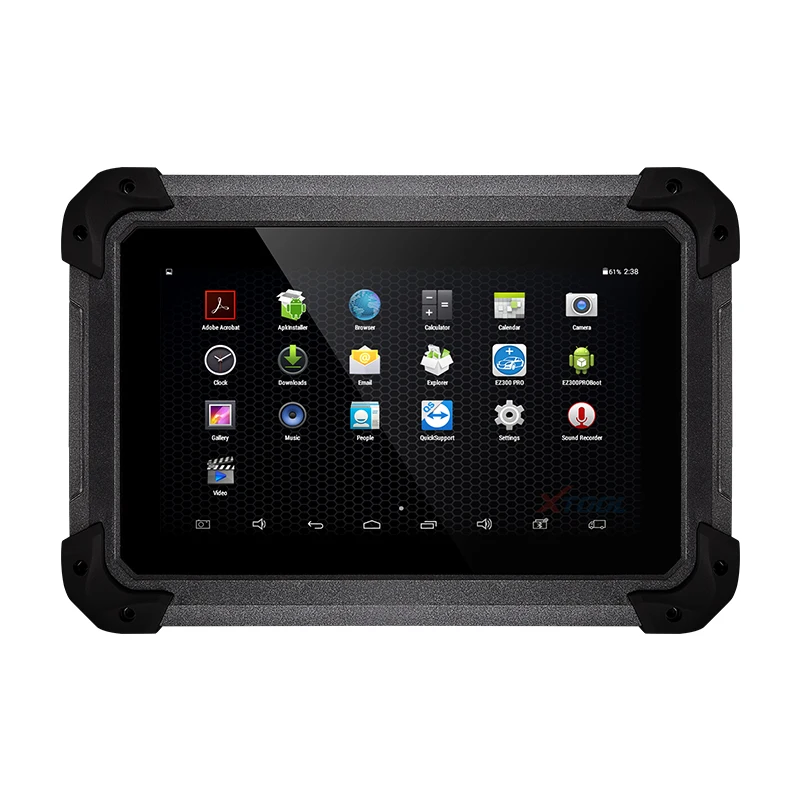

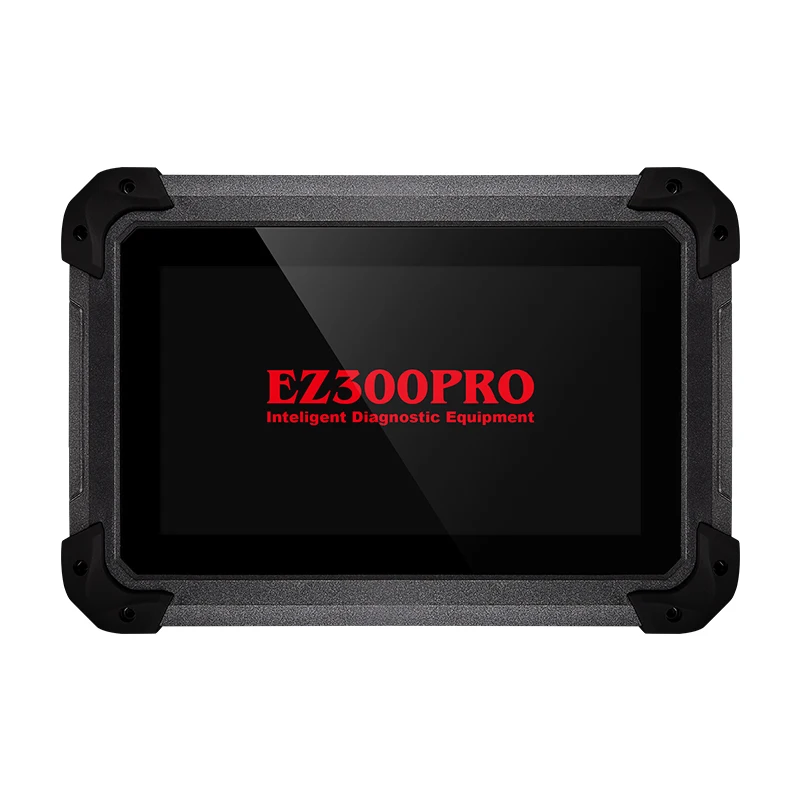

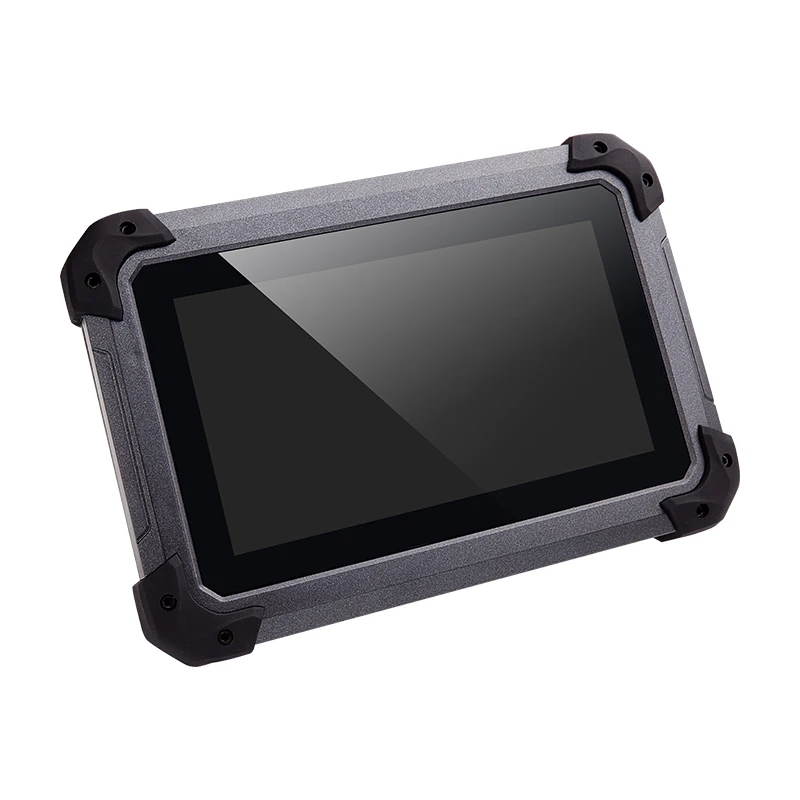

Vista de frente

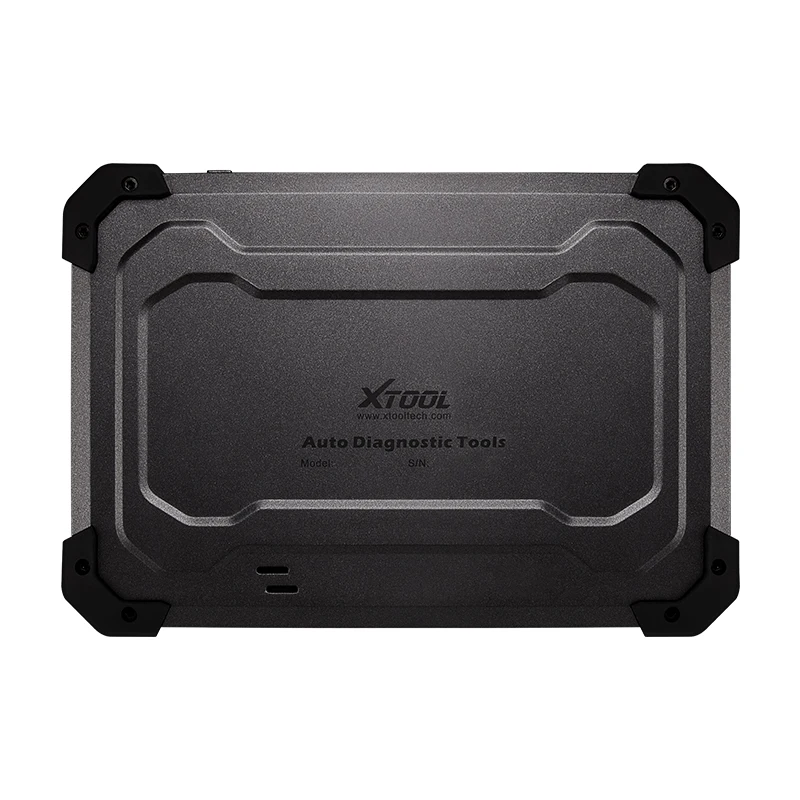

Vista posterior

Vista superior de EZ300PRO Tablet

Microusb: carga de la batería o sincronización de datos con PC

Puerto db15: admite conexión por cable con el coche mediante el cable

Botón de encendido: encendido o apagado

Vehículo de prueba de conexión

Conexión por cable ?→?→?→?
Un conectar cables y EZ300PRO en el siguiente orden: ?→?→?→?
B interruptor en el encendido y en EZ300PRO tablet y luego en EZ300PRO aplicación de vehículos (Se muestra como sigue)

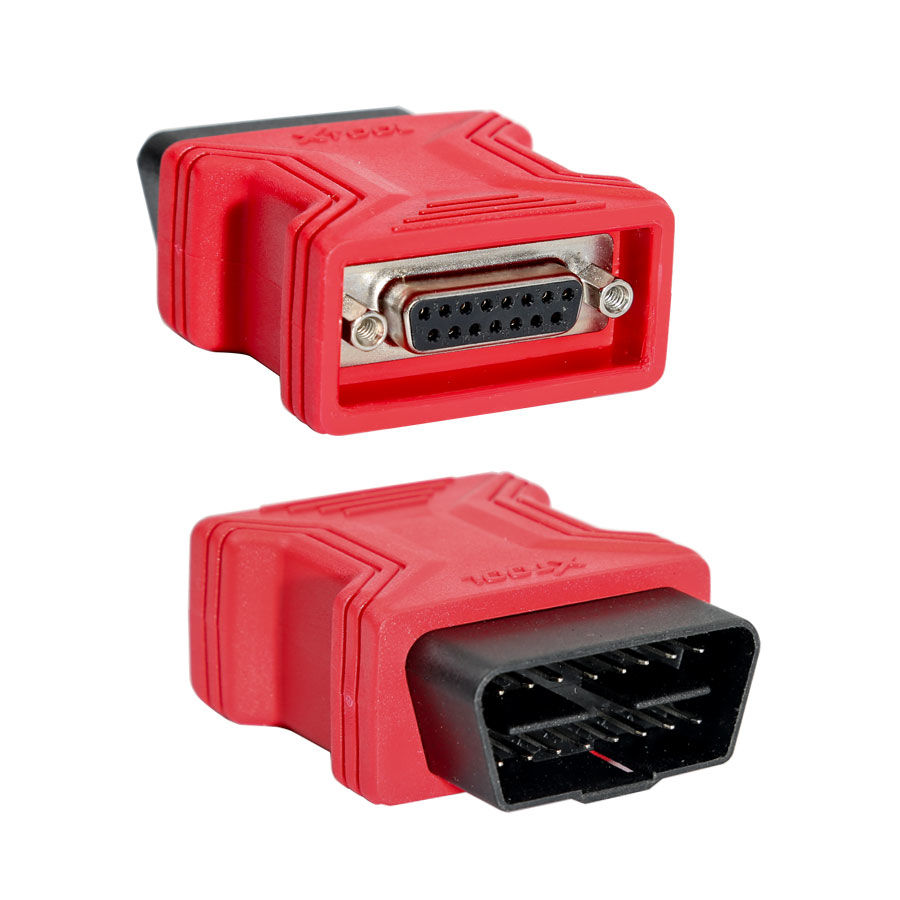

? EZ300PRO central ? principal Cable de prueba ? OBD?-16 ? vehículo

Las precauciones antes de usar

1. La fuente de alimentación del vehículo tiene que cumplir los límites de voltaje normales DC4.8V---5V.

2. Cuando tire y enchufe el arnés de cable de prueba, los usuarios deben pellizcar el extremo frontal del arnés de cable para tirar y enchufar, no tirar de la sección media del arnés de cable. Los usuarios deben comprobar la dirección correspondiente del puerto y enchufarlo horizontalmente cuando enchufan el arnés de cable, en lugar de insertarlo de una manera oblicua, lo que puede dañar el terminal.

3. Al realizar algunas pruebas de funciones especiales, los usuarios deben operar el dispositivo de acuerdo con las instrucciones de funcionamiento. Para el vehículo, tiene que cumplir estrictamente los requisitos, por ejemplo, las condiciones a las que se deben alcanzar algunos modelos de vehículos son las siguientes: temperatura del motor 80/105, apaga las cargas (como faros delanteros, aire acondicionado, etc.), pon el pedal del acelerador en posición liberada, etc.

4. El ECU para los modelos de vehículos nacionales chinos es relativamente desordenado, por lo que cuando los usuarios cumplen condiciones, como el coche no se puede probar o los datos de prueba son incorrectos, deberían considerar si el menú seleccionado corresponde al sistema de control electrónico probado, O pueden encontrar el ECU del coche y seleccionar el menú correcto de acuerdo con el número de modelo en la etiqueta de ECU.

5. Si los usuarios no puede encontrar la prueba modelo de vehículo o sistema de control electrónico en EZ300PRO menú de prueba que puede necesitar para actualizar el software o consultar Xtool departamento de servicio técnico

6. Se ha prohibido la prueba de conexión mediante el uso de arnés no de Xtool para evitar pérdidas innecesarias.

7. Prohibido el poder directamente en la comunicación entre EZ300PRO y vehículo Los usuarios deben cancelar la tarea y volver a la interfaz principal y luego apagarse.

8. ¡El dispositivo debe ser y levantó un poco para evitar la colisión utilizando EZ300PRO! Al hacer clic en la pantalla, tócala suavemente para garantizar la vida útil de la pantalla táctil.

9. Durante un largo período de uso, desconecta la alimentación y apágala.

Configuración

Selecciona introducir configuración; los usuarios pueden configurar el idioma, la unidad y otras opciones relacionadas con el sistema:

Idiomas: selecciona el idioma. Selecciona la opción necesaria de las opciones de varios idiomas a la derecha.

Unidades: seleccionar unidad de medida. Los usuarios pueden marcar medidas métricas o inglesas.

Configuración del sistema: Configuración del sistema Android, como inalámbrico, frecuencia de audio, sensación de luz, etc.

Informes de diagnóstico

Los informes de diagnóstico son para comprobar los archivos guardados, como el informe de datos en vivo o códigos de problemas o imágenes generadoras en el proceso de diagnóstico, los usuarios también pueden saber qué coches se han probado. Incluye tres partes: archivos PDF, imágenes y reproducción de datos.

Archivos PDF:

Los archivos PDF son informes de diagnóstico de datos en directo o códigos de problemas en el proceso de diagnóstico. Introducir PDF puede comprobar varios informes de diagnóstico.

Fotos:

Las imágenes son todos los archivos de captura de pantalla en el proceso de diagnóstico.

Reproducción de datos:

La reproducción de datos puede comprobar qué coches se han probado y reproducir datos EN DIRECTO grabados y Marco de congelación.

Actualización

EZ300PRO no necesita insertar una tarjeta para la actualización de los usuarios sólo necesita un toque a EZ300PRO Aplicación y haga clic en Actualizar se muestra como sigue:

EZ300PRO los parámetros técnicos

Sistema operativo: Android

Procesador: Quad-core 1,6 GHZ procesador

Memoria G: 1g RAM, 16G FLASH

Pantalla: pantalla táctil de 7,0 pulgadas con resolución de 1024 × 600

Sensores: Sensor de gravedad, Sensor de luz ambiental

Entrada/salida de Audio: micrófono, altavoces duales, conector de auriculares estéreo/estándar de 4 bandas de 3,5mm

Potencia y batería: 3,7 mAh, batería de polímero de litio de 4000 V

Voltaje de alimentación: 5 V

Consumo de energía: 8 W

Temperatura de funcionamiento:-20 a 50 (-4 a 126)

Humedad: <90%

Dimensiones (L * W * H): 150*218 29mm
