Programador BDM 100

Descripción del producto

USB BDM 100 V1255 OBD2 ECU programador BDM100 lector de código recartografía ECU Chip Tuning herramienta de diagnóstico

1. BDM100 es un lector/programador universal (no requiere que nuestro software de carrera sea necesario) que

Permite leer y programar archivos en el ECU suministrado con el procesador MOTOROLA MPC5xx (esencial).

El ECU debe ser eliminado del coche y está programado por contactos de resorte especiales sin soldadura en la placa de circuito. Este método se utiliza, por ejemplo, si un coche no tiene conexión del conector OBD al ECU o para versiones muy nuevas en ECU. La mejor herramienta para esto es el BDM 100.

2. ¿Qué forma de programación se utiliza? depende del fabricante, modelo, año y tipo de ECU del coche.
Generalmente utilizamos la forma más fácil de programación. Así que si un coche puede ser programado por el puerto OBD, lo haremos de esta manera.

3. Después de que las entradas de seguridad para la programación OBD2 sean cada vez más difíciles, se ha creado una nueva posibilidad de sintonizar chip de ECUs con Motorola MPC555-565.

4. Esta generación de procesadores Motorola contiene 448KB-1 MB de memoria Flash. Esa memoria no se puede leer y programar con un programador eprom. Por lo tanto, es posible a través de la llamada interfaz BDM, que debe ser implementada en cada tarjeta de ECU. Para ello, hay en su mayoría 10 almohadillas de soldadura en la placa de circuito impreso.

5. Hay una alternativa con 12 o 14 almohadillas de soldadura, que se pueden suministrar con voltaje de funcionamiento sobre estas almohadillas.

6. El BDM100 conecta Estas almohadillas de soldadura del puerto BDM con el PC WinOLS sobre el bus USB. El BDM100 obtiene su voltaje de funcionamiento del bus USB. El ECU necesita su propio voltaje de suministro de + 12 voltios.

7. BDM100 requiere que el ECU esté abierto, "en el banco", ya que las operaciones de lectura/programación son

Realizado conectando un cable plano al área específica del ECU (la herramienta, en el otro lado, está enlazada al

Puerto USB de un ordenador).

8. BDM100 también permite crear copias perfectas de todo el software de un ECU (después de haber leído el

Software original de ECU).

9. Preguntas Frecuentes:

P: ¿Cuál es la versión de este artículo?

R: La versión de este artículo es V1255.

10. El software permite leer y programar todo el contenido de ECU de:

1. archivo 29BL802 SSOP eprom (o memoria ROM con mapas si eprom no está presente físicamente);

2. archivo de procesador MOTOROLA MPC5xx;

3. CONTENIDO DE Eprom en serie.

Ten en cuenta que incluso en el caso del bloqueo de ECU, debido al cálculo incorrecto de la suma de comprobación, el ECU siempre se puede reprogramar y recuperar (si el software original se ha almacenado previamente)

incluye:

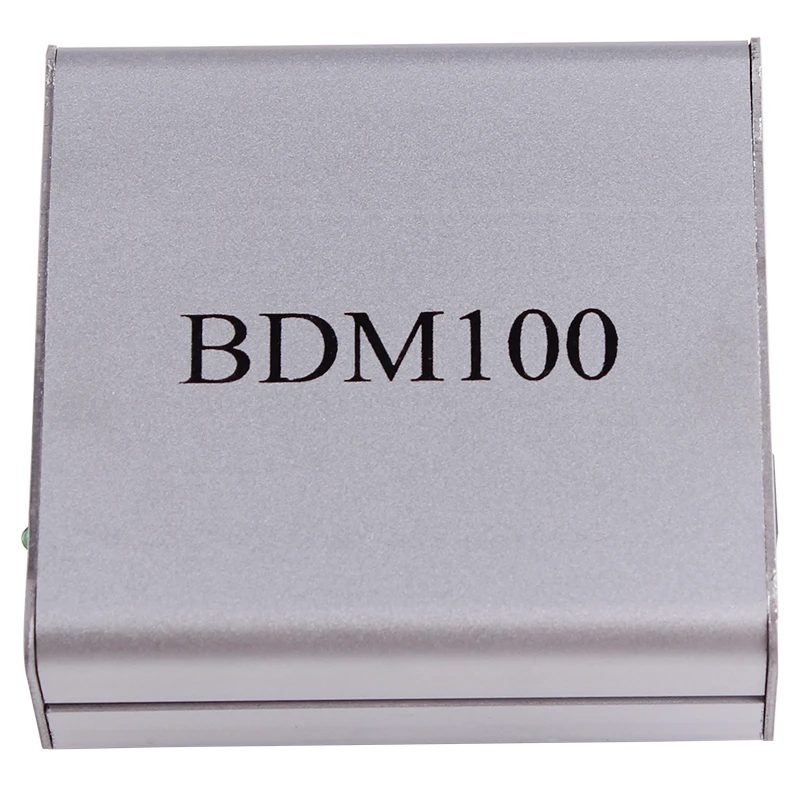

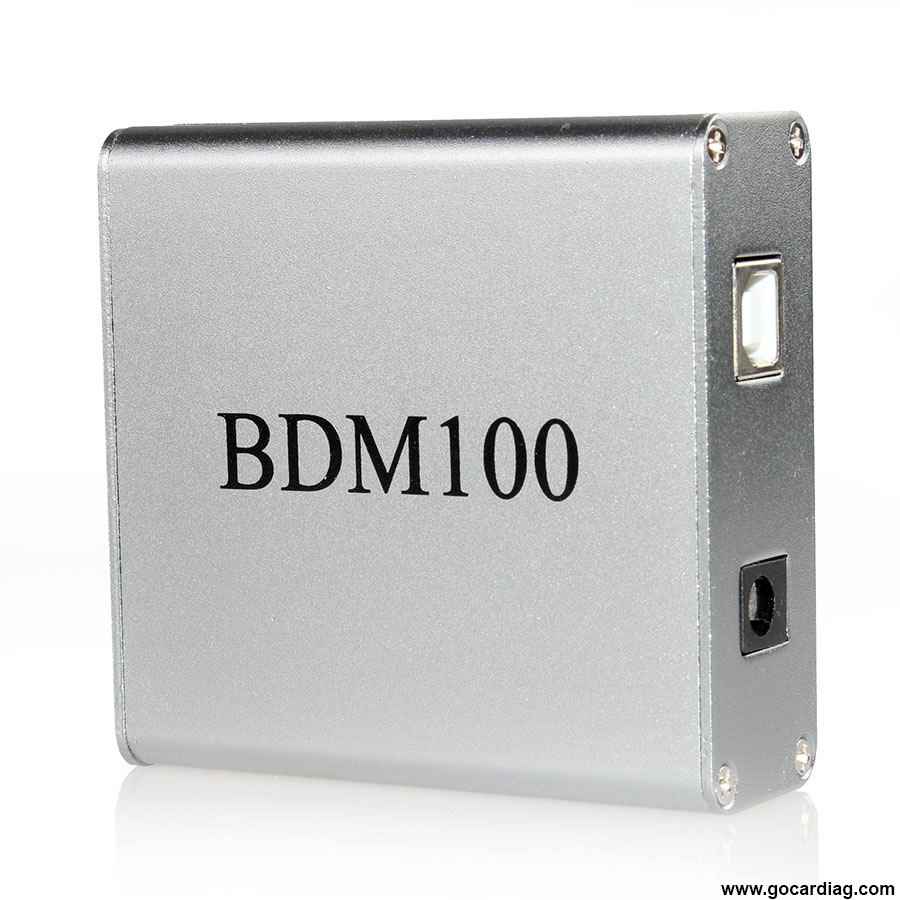

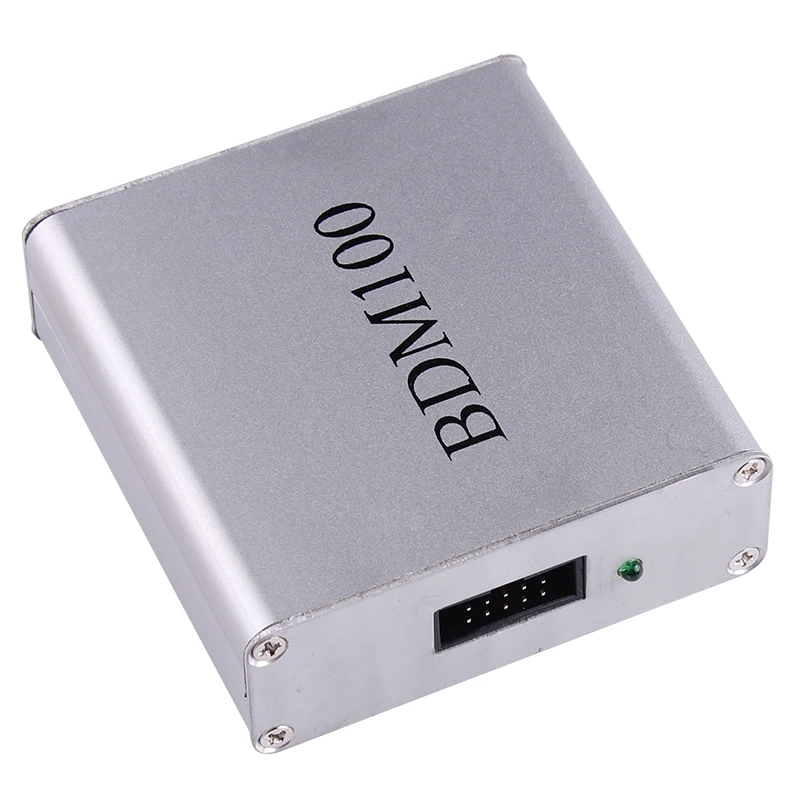

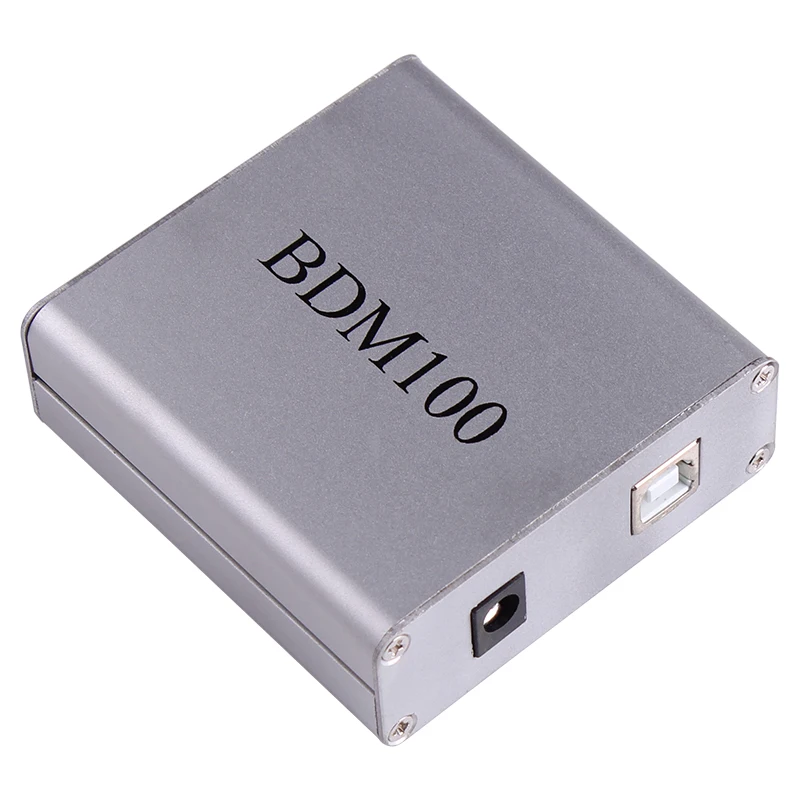

1 unid BDM 100 interfaz

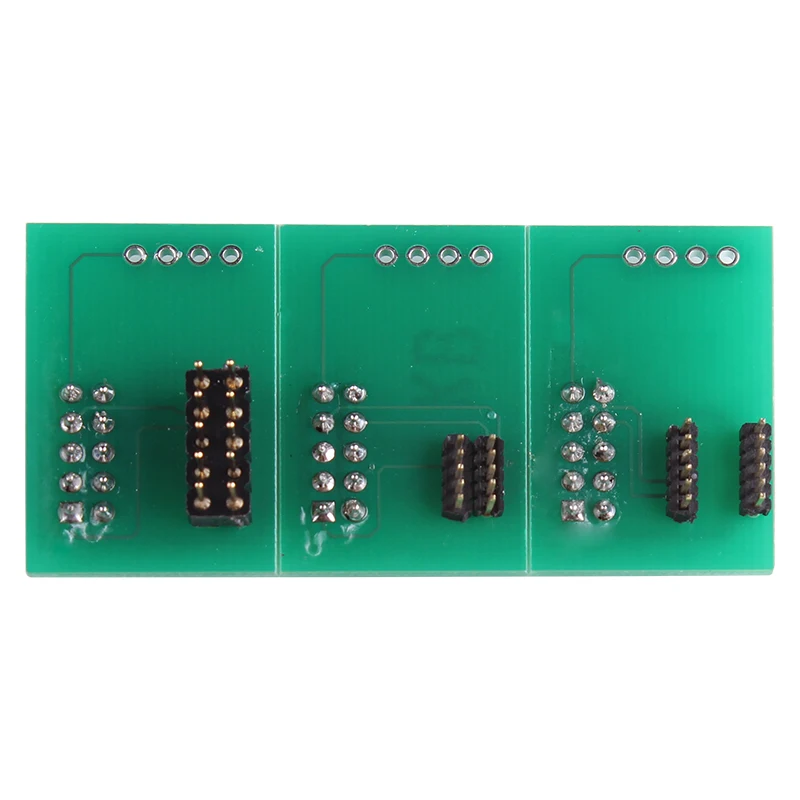

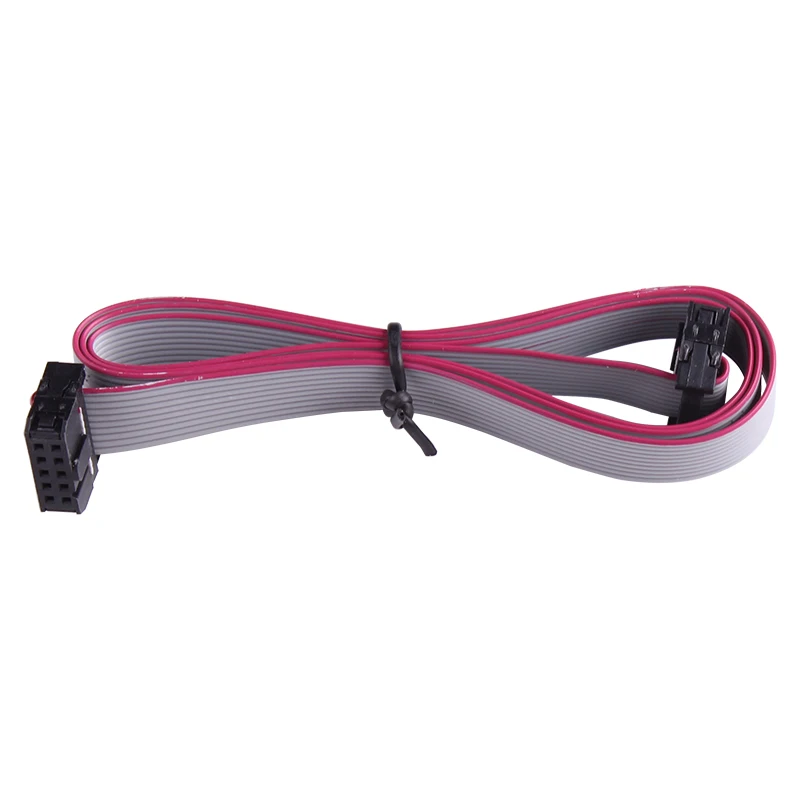

Unid cable de conexión de 1 Pza y 3 adaptadores.

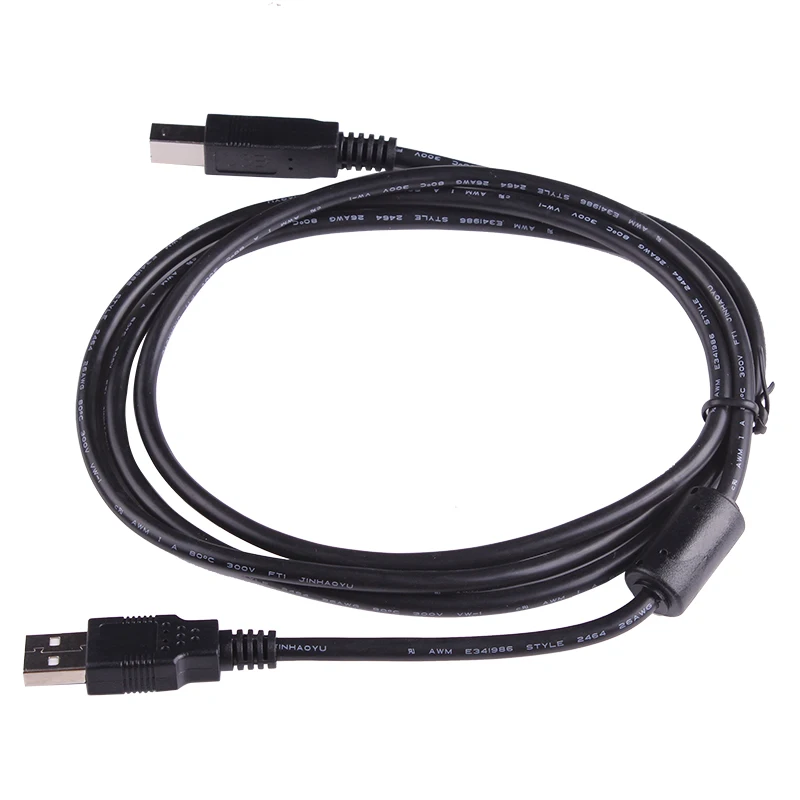

1 cable de conexión USB de unid.

1 unid 12 V fuente de alimentación
