Descripción del producto

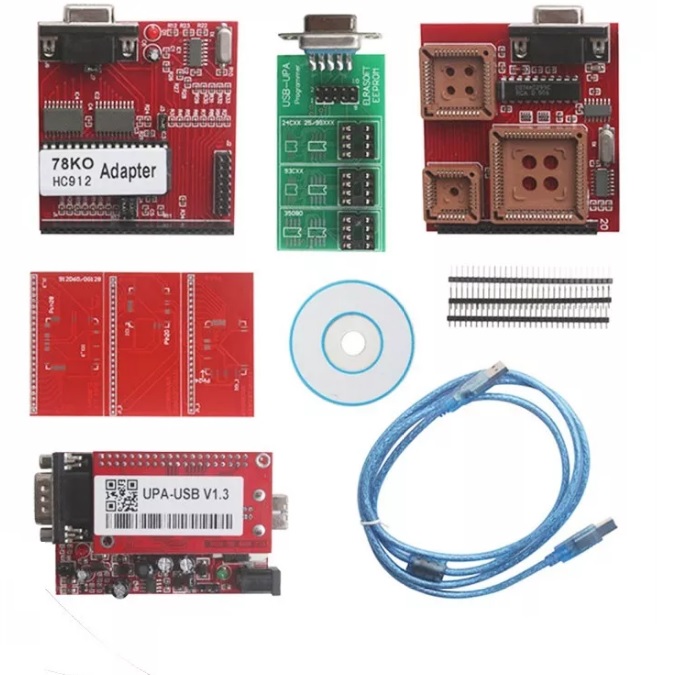

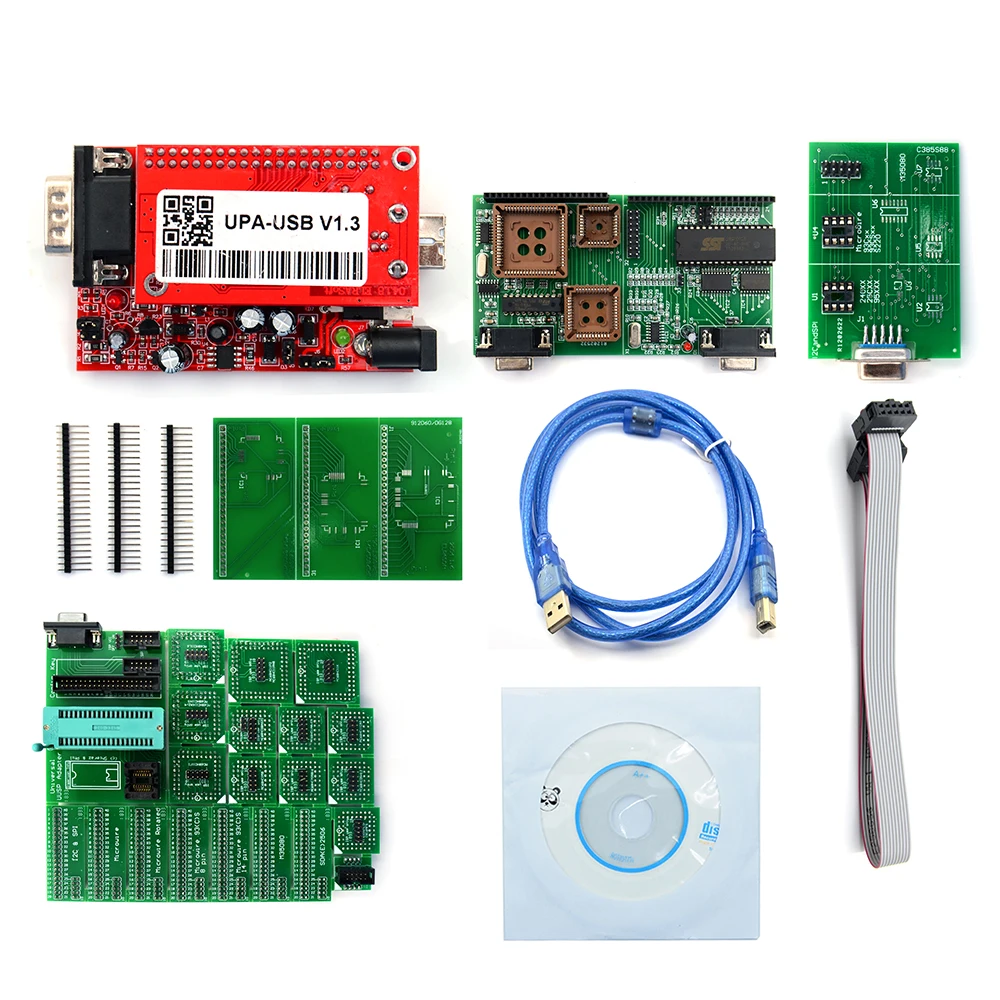

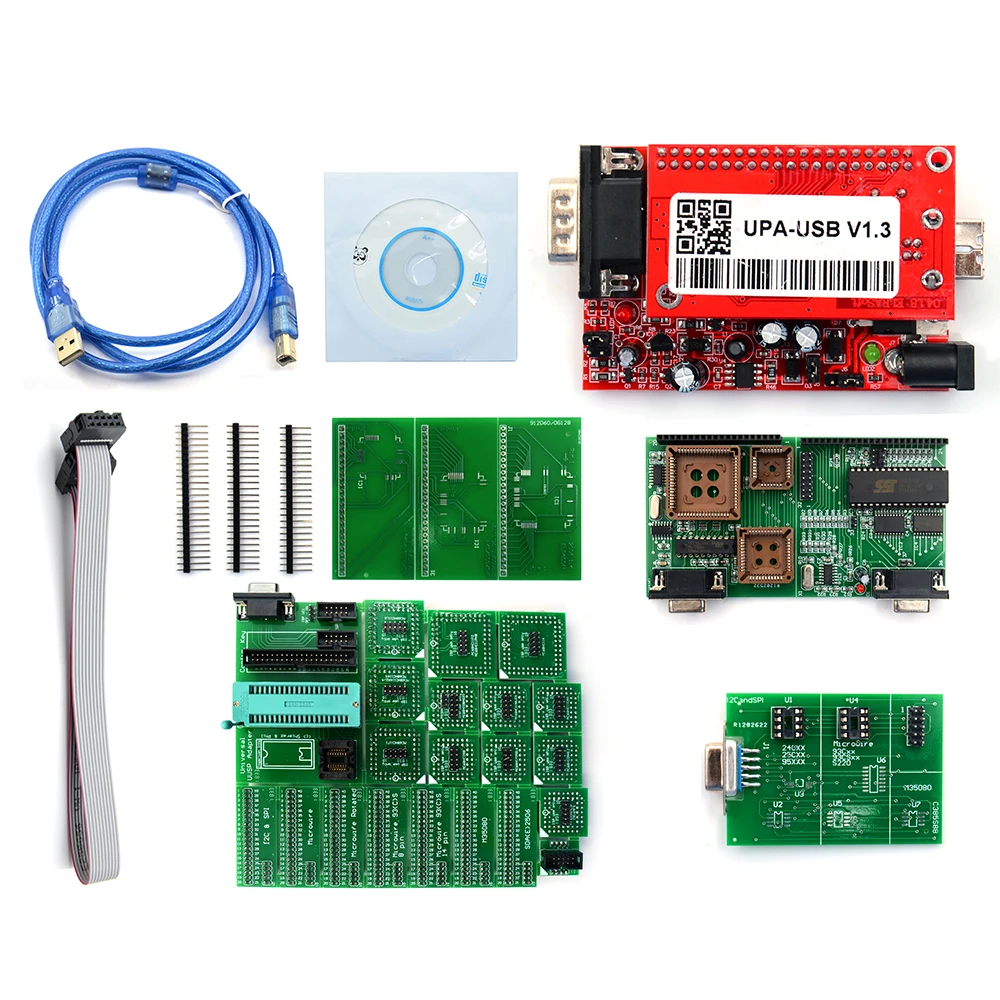

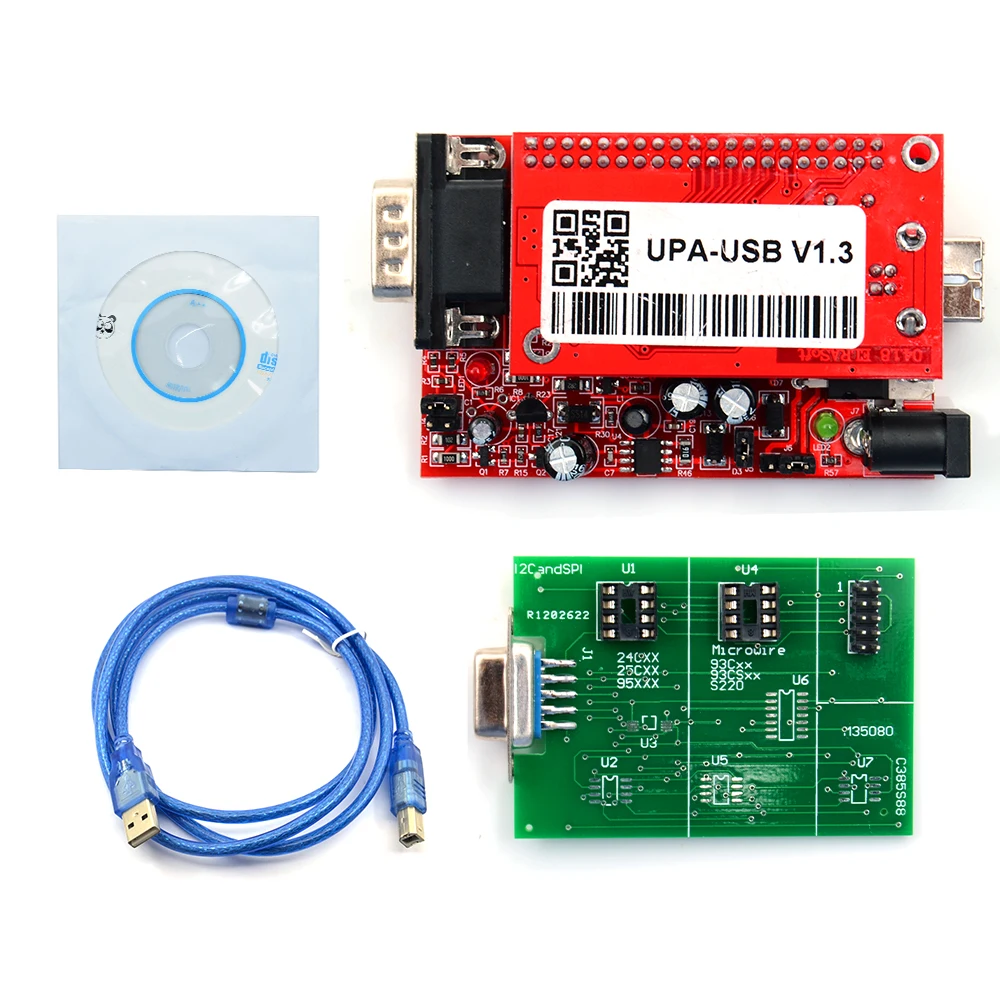

2018 UPA 1.3 programador Usb

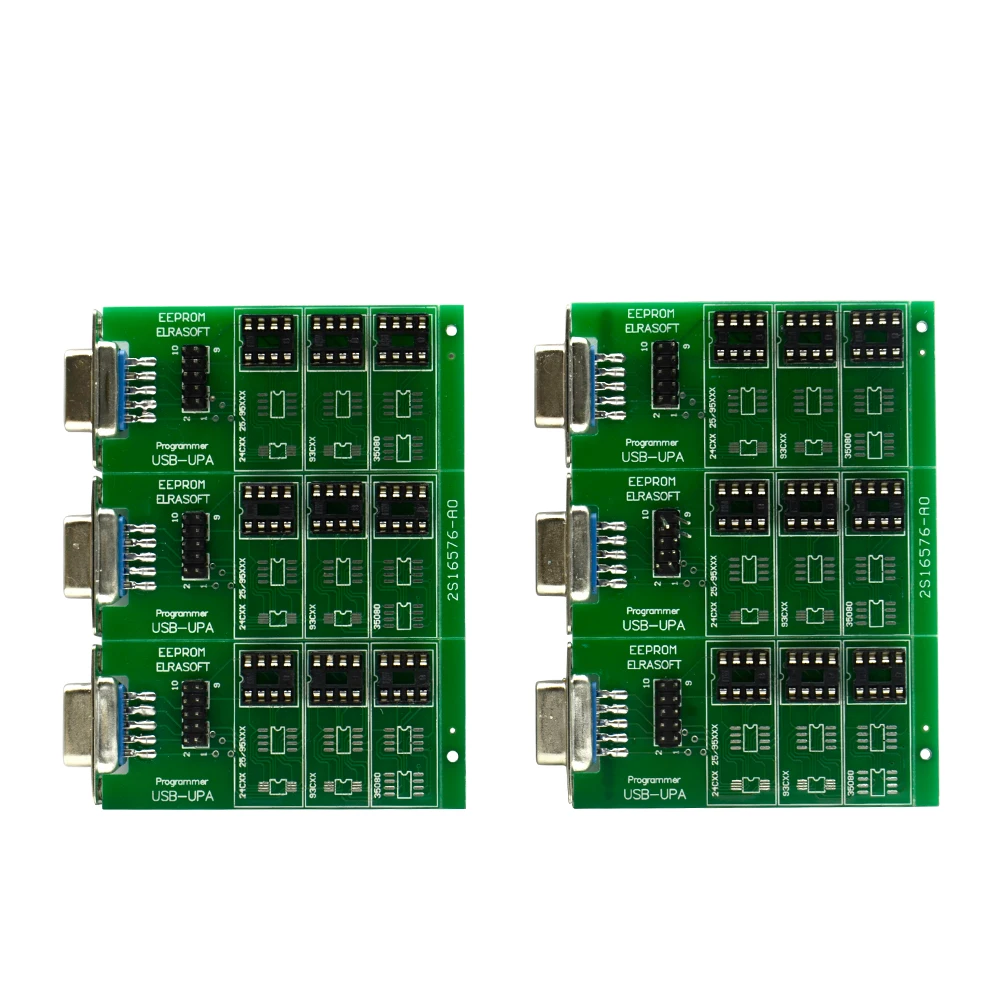

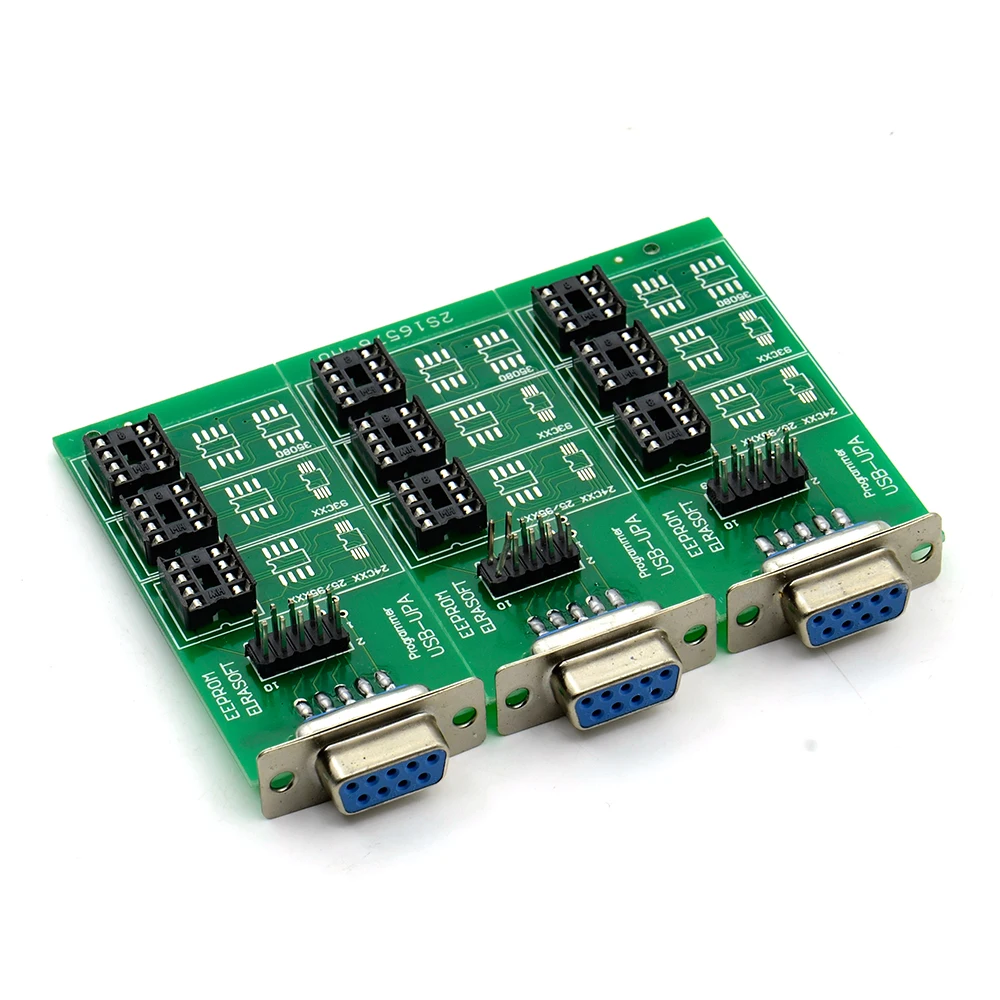

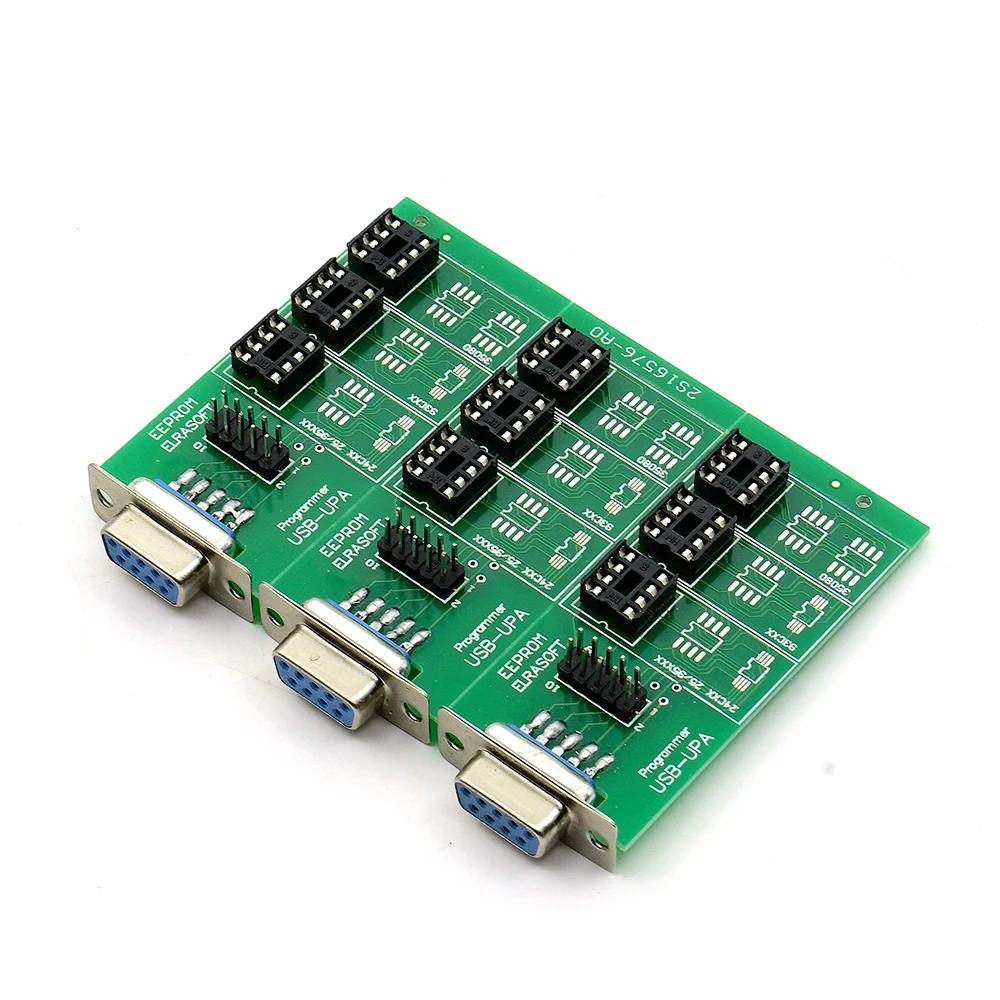

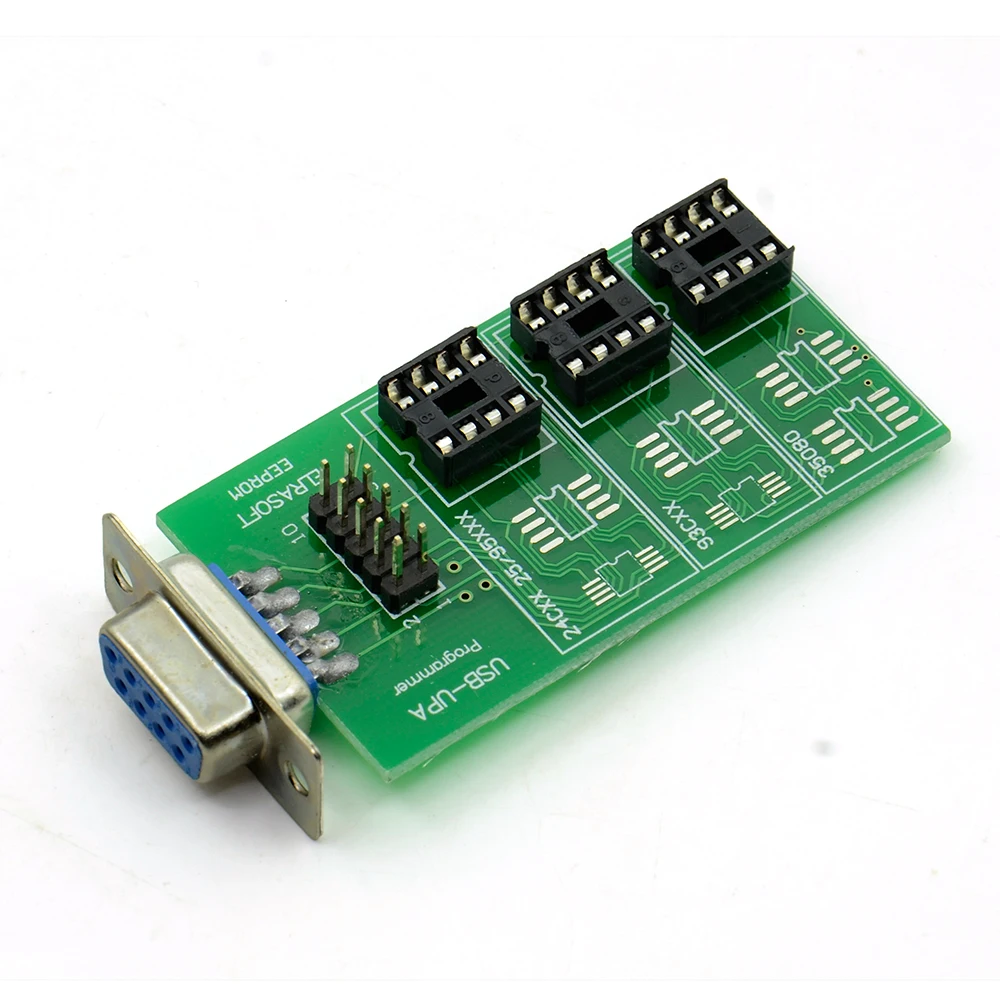

EEPROM

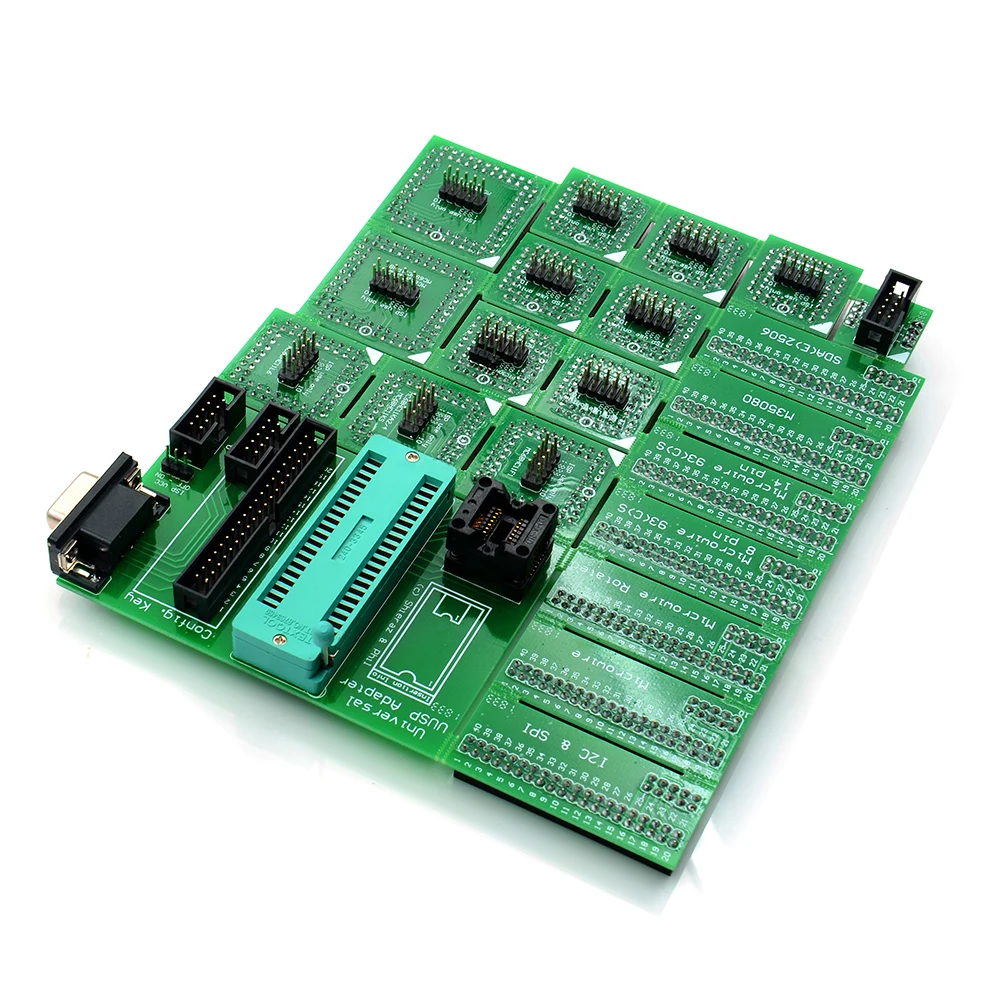

Simplemente conecte la placa base de la UPA programador directamente o mediante un DB9 hombre/cable de extensión hembra (1:1) Inserta la tecla de configuración correcta en la ranura de la placa principal y inicia la programación a través del zócalo ZIF o de la toma de corriente. También puedes usar el cabezal de cinta plana DIL incluido a 10 pines, ponerlo dentro del zócalo ZIF y sujetar un clip o abrazaderas para uso ISP desde allí.

Motorola MCU

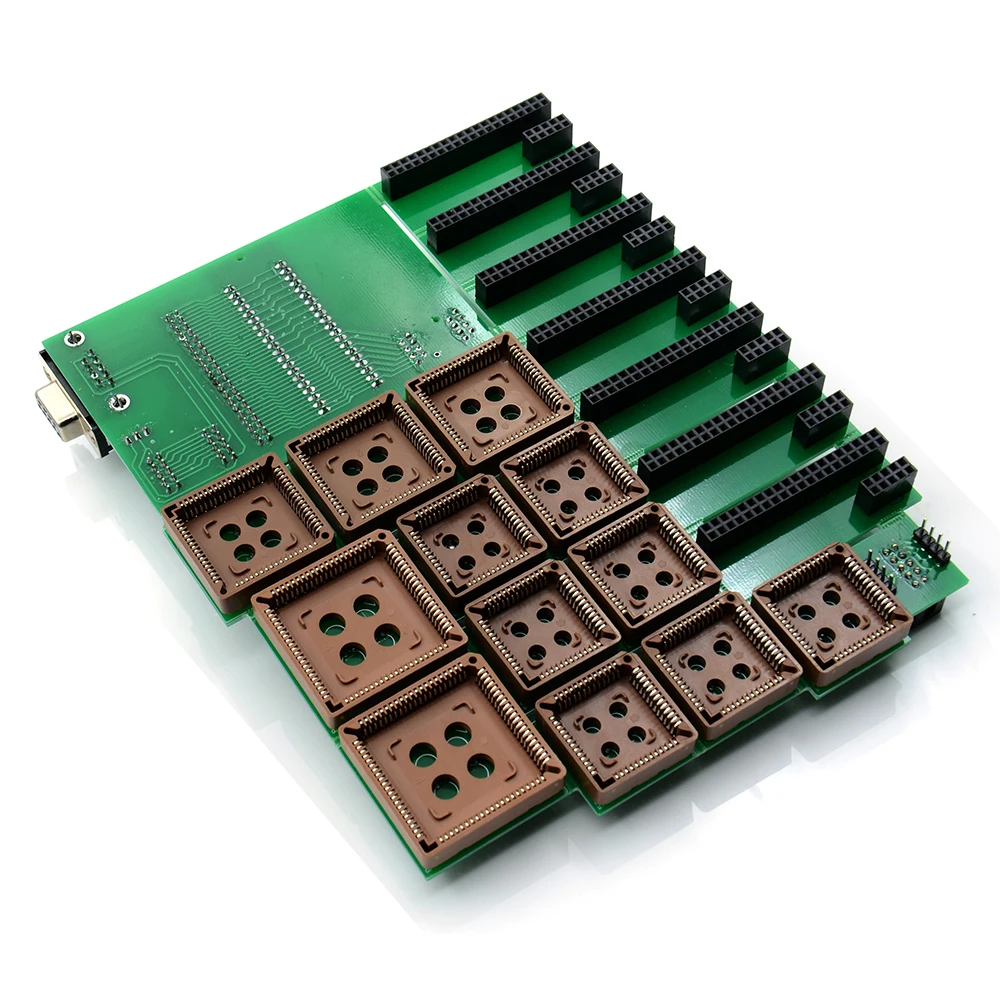

Elija el adaptador que quiero usar conecte el cable plano para el adaptador (PIN1 siempre se indica en tanto el cable y el adaptador) Y también al conector ISP de 10 pines de la placa principal. Selecciona la fuente de suministro VCC por el puente en la placa principal junto al conector ISP (on = target suministrado desde upa, target got off = own supply). Desliza el adaptador sobre El MCU PLCC soldado en el PCB objetivo. (Sin soldadura, sin revisión de pinout, sin recuento de pin, ahorra mucho tiempo y problemas y te permite hacer tu trabajo más rápido, preciso y fácil)
Una vez que tu taller esté equipado con nuestro conjunto de adaptadores, tendrás una nueva experiencia UPA.

STMicroelectronics ST62 *:
ST6240... ST6245... ST6249
NSC CR16 *: CR16HCS5 (9) CR16MCS5 (9) CR16MES5 (9) CR16MFS5 (9) CR16MCT5/9 CR16HCT5/9
Para Motorola HC05 *: MC68HC05B6... MC68HC05B8... MC68HC05B16... MC68HC705B16... MC68HC05B32... MC68HC05E6... MC68HC705E6... MC68HC05H12... MC68HC05L28... MC68HC05P3... MC68HC705P3 * MC68HC05X16... MC68HC05X32
Para Motorola HC08 *: MC68HC08AS20... MC68HC08AS32... MC68HC08AS60... MC68HC08AZ32... MC68HC (9) 08AZ32A... MC68HC908AZ60... MC68HC908AZ60A
Para Motorola HC11 *: MC68HC11A1... MC68HC11A8... MC68HC11E9... MC68HC11EA9... MC68HC11E20... MC68HC11F1... MC68HC11K4... MC68HC11KA2... MC68HC11KA4... MC68HC11KG4... MC68HC11KS2... MC68HC11KS8... MC68HC11L6... MC68HC11P2... MC68HC11PA8... MC68HC11PH8
Para Motorola HC12 *: MC68HC912B32... MC68HC912BE32... MC68HC912D60... MC68HC912D60A... MC68HC912DC128A... MC68HC912DG128... MC68HC912DG128A
Para Motorola HCS12 *: MC9S12D64... MC9S12A128... MC9S12DG128... MC9S12DG256... MC9S12H128... MC9S12H256
Atmel 8051 arquitectura: AT89S51... AT89S52... AT89S53... AT89S8252... AT89S8253
Atmel AVR de 8 bits riesgo: AT90S1200... AT90S2313... AT90S2323... AT90S2333... AT90S2343... AT90S4433... AT90S4434... AT90S8515... AT90S8535... ATmega8... ATmega16... ATmega161... ATmega162... ATmega163... ATmega323... ATmega64... ATmega103... ATmega128... ATtiny12... ATtiny15... ATtiny2313
Microchip PIC12: PIC12F508... PIC12F509... PIC12F629... PIC12F675
Microchip PIC16: PIC16F627 () PIC16F628 () PIC16F648A... PIC16F72,, PIC16F74,, PIC16F83, PIC16F84 (A), (A), PIC16F876 () PIC16F877 (A)
EEPROM I2C: 24C01... 24C02... 24C04... 24C08... 24C16... 24C32... 24C64... 24C65... 24C128... 24C256... 24C512... 85C72... 85C82... 85C92... BAW574252... GRM-003... GRM-004... GRM-005... KKZ-06F... MCM2814... PCA8581... PCF8581... PCF8582... PCF8594... PCF8598... PCF85102... PCF85116... SDA2516... SDA2526... SDA2546... X24C00... X24C01
EEPROM, Microwire: 7002 93C06... 93C14... 93C46... 93C56... 93C57... 93C66... 93C76... 93C86... 93S46... 93S56... 93S66... GRN-001... GRO-002... KKZ-01... S220... S2914... ST61907... XLS93C46
EEPROM, SPI: M35080... 25C010... 25C020... 25C040... 25C080... 25C128... 25C160... 25C256... 25C320... 25C640... M25P05... M25P10... M25P20... M25P40... M25P80... ST95010... ST95020... ST95040... ST95080... ST95160... ST95320... ST95640... ST95P02... ST95P04... ST95P08... X5043... X5045
EEPROM varios: CXK1011... CXK1012... CXK1013... M6M80011... M6M80021... M6M80041... SDE2506... TC89101... TC89102
* EEPROM sólo
NEC. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS... TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
