Osciloscopio DSO 203

Precio Contado
$28.387
Medios de pago

Depósito o transferencia bancaria

  • Visa
  • Mastercard
  • American Express
Envíos y entregas
Entrega en nuestras oficinas CABA - Buenos Aires.
Encomiendas por transporte designado por el comprador o correo.
Cambio, Devoluciones y Garantía
  • 6 meses por defecto de fábrica.
  • El producto tiene cambio dentro de las 48hs de recibido en idénticas condiciones como fue entregado.

Descripción del producto

Introducción

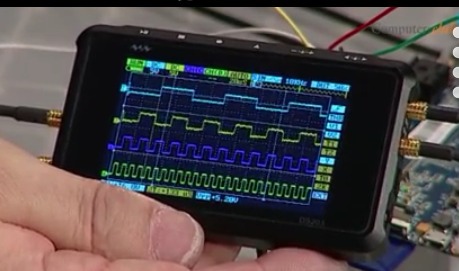

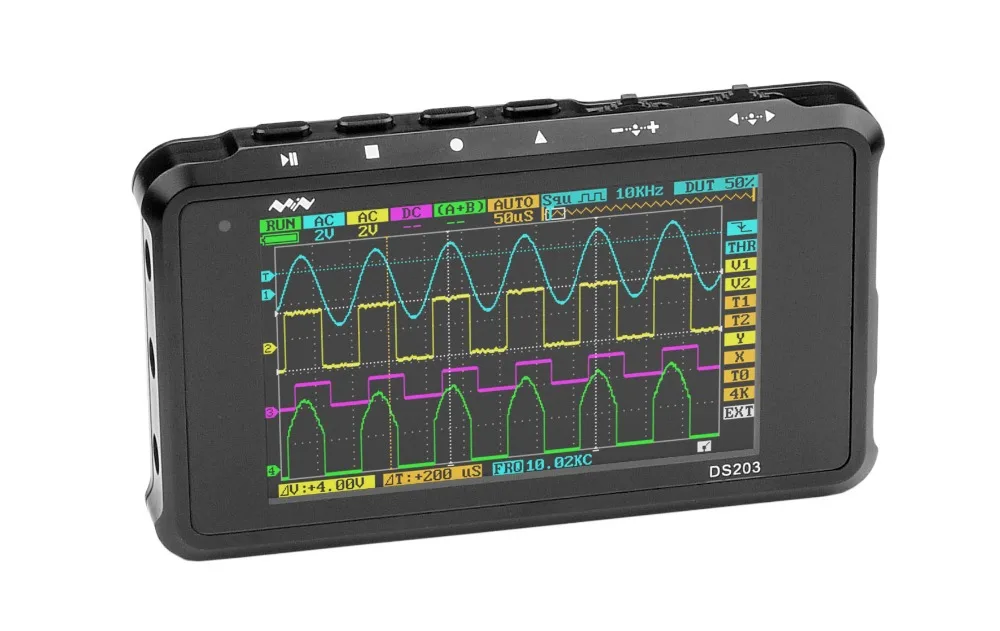

DSO203 es un osciloscopio digital de 4 canales de tamaño de bolsillo para tareas de ingeniería electrónica comunes. Se basa en ARM cortex M3 (STM32VCT6), proporcionando una tasa de muestreo de 72 MS/s con FPGA integrada y ADC de alta velocidad. El disco USB interno de 2 MB se puede utilizar para almacenar formas de onda, aplicaciones de usuario y firmware de actualización.

Característica

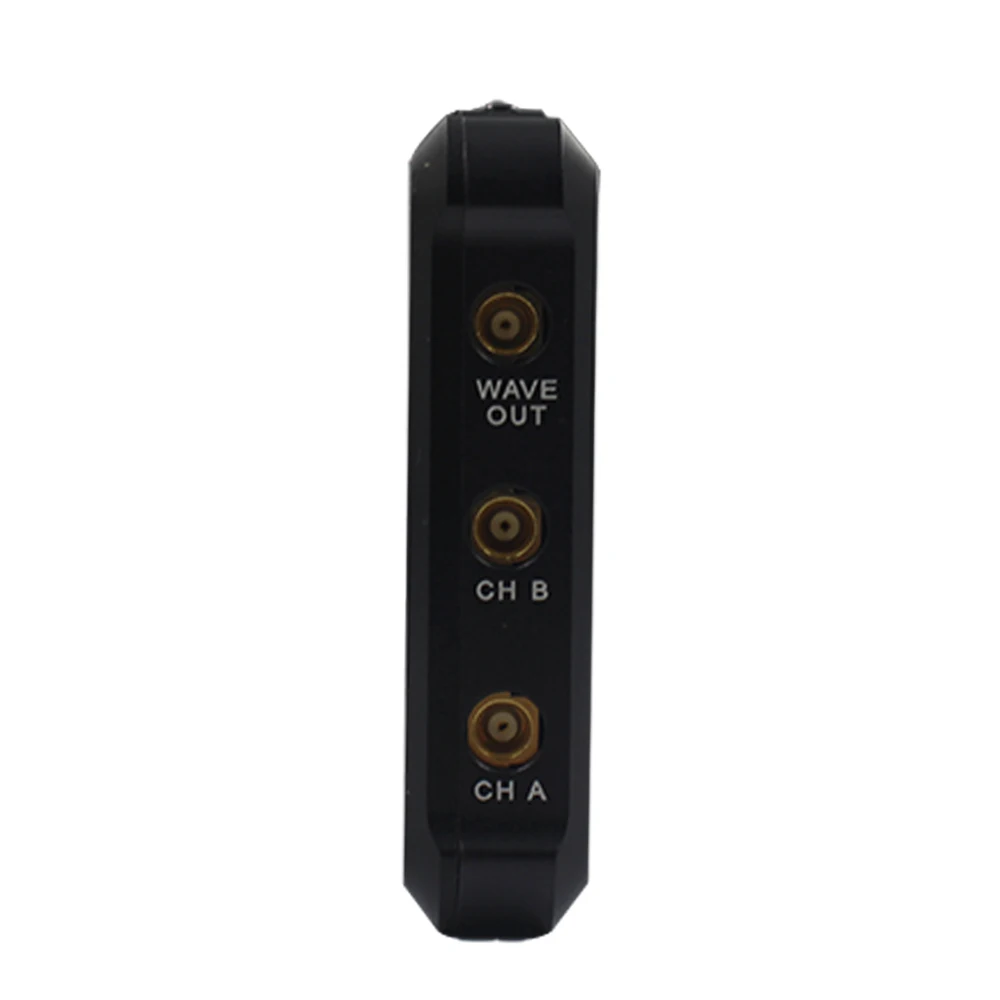

1) 2 conectores de sonda

2) 4 entradas y 4 pistas (2 analógicos 2 digitales)

3) una salida de forma de onda personalizada (incluyendo el seno incorporado, cuadrado, triángulo)

4) disco USB integrado de 2 m

5) Consumo de energía muy bajo

Especificación

Canal analógico * 2 [CH_A] [CH_B]
Canal Digital * 2 [CH_C] [CH_D]
Escala Vertical 20 MV-10 V/div (1-2-5 pasos) en la sonda x1/100 MV-200 V/div (1-2-5 pasos) en la sonda
Resolución Vertical 8 bits
Acoplamiento de entrada AC/DC
Voltaje de entrada máximo 80Vpp (sonda x1)/400Vpp (sonda x10)
De almacenamiento de 4 K por canal/8 K en canal único
Software gatillo tipo Borde, pulso, nivel (para añadir)
Hardware gatillo tipo Borde
Fuente de disparo CH1/CH2/EXT
El modo Automático, Normal, sencillo, escaneado, ninguno
Señal de prueba de generador 10Hz a 8 MHz 2.8Vpp onda cuadrada, Círculo de servicio 10 90% ajustable/10Hz a 20 kHz 2.8Vpp Sin, cuadrado, sierra, onda triangular
De almacenamiento de Disco USB interno de 2 MB, BMP, archivo DAT
De medida Vmax, Vmin, Vpp, Vavr, Vrms, Freq, período, pulso, servicio
Cursor de medición Nivel de tensión
Modo de visualización CH1, CH2, EXT, CH1 + CH2, CH1-CH2, CH1 * CH2
Modo de muestreo En tiempo real
Tasa de muestreo 30 S/s-72 MS/s
Poder Batería Lipo
Dimensión 98*60*14,5 (mm)
Peso 80g (sin batería)
Accesorios en paquete 2 mcx osilloscope sonda

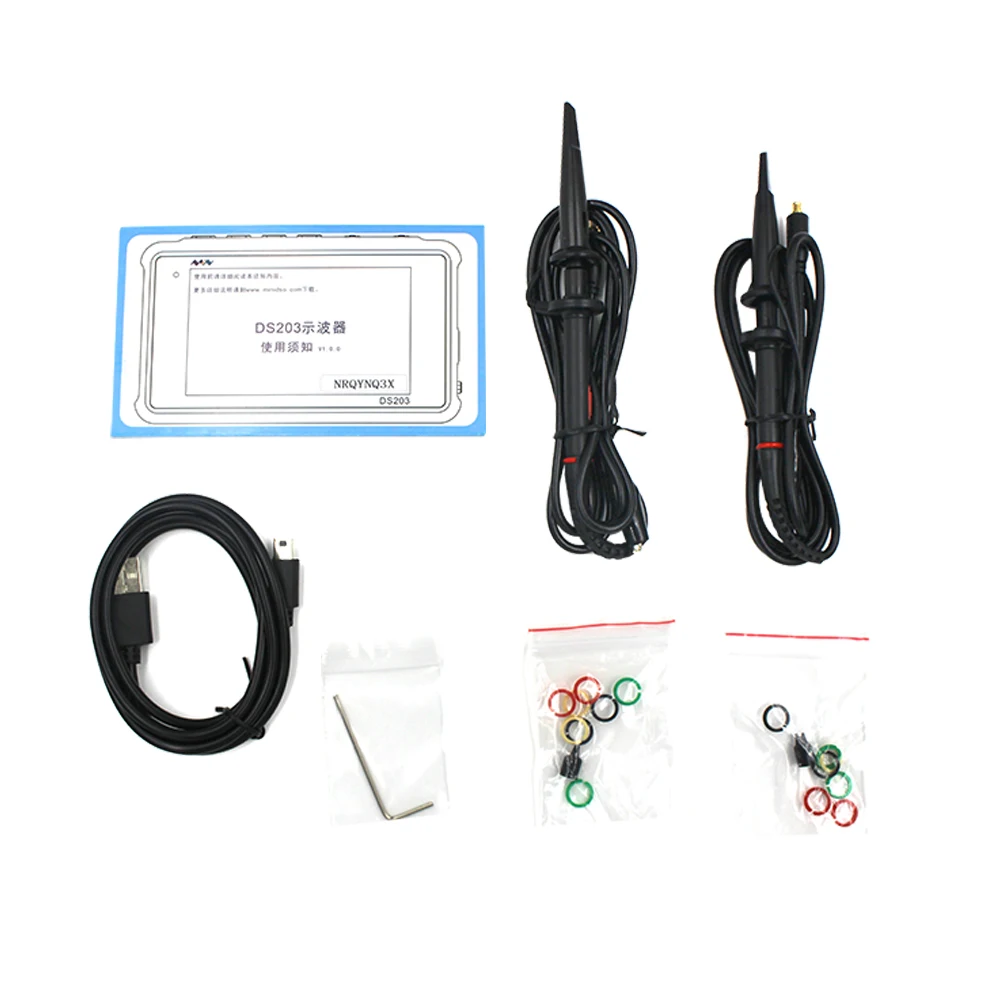

Lista de embalaje

1Osciloscopio Digital ARM (DSO203)* 1 piezas

2. batería de iones de litio (integrada) * 1 piezas

3. sonda MCX * 2 piezas

4. cable USB * piezas 1 unidad

5Bolsa gratis* 1 piezas


l osciloscopio de almacenamiento digital de bolsillo cumple con los requisitos básicos de ingeniería electrónica.

Traza Dual de tres líneas, nuevo tipo de interfaz de sistema, funcionamiento capacitivo conveniente.

Puedes operarlo fácilmente con los gestos de un solo clic, doble clic, pulsar y deslizarse.

La carcasa de aluminio está muy a la moda equipada con pantalla de color 320*240, 8 M

Tarjeta de memoria (disco flash USB) y baterías de litio recargables.

¡El grosor es de aproximadamente 11mm/0,43 pulgadas solamente! El volumen es lo suficientemente pequeño como para llevarlo a cualquier lugar.

Puede satisfacer las demandas en muchos campos, como, experimentos escolares, reparación electrónica e Ingeniería Eléctrica.

Funciones:

Modos: medición precisa Vertical y horizontal y umbral de disparo

Modo sincrónico: automático, Normal, simple, ninguno, escaneo

Modo de disparo: disparador de borde ascendente/descendente

Medición automática: Frecuencia, tiempo de ciclo, Ciclo de servicio, voltaje RMS CC/Vpp/Vmax/Vmin/Vavg

Generador de señal incorporado: onda cuadrada de 10Hz 1 MHz (ajustable en función) o 10Hz onda sinusoidal de 20 kHz/cuadrada/triangular/diente de sierra

Parámetros:

Almacenamiento: almacenamiento en disco U integrado de 8 MB para datos e imágenes de forma de onda

Batería: Batería interna de litio de mAh, puerto USB externo

Pantalla: Pantalla LCD TFT a Color (320X240 píxeles)

Ancho de banda analógico: MHz

Tasa de muestreo máxima: 10MSa/s

Profundidad máxima de la memoria de la muestra: 8 K

Impedancia de entrada analógica: 1 m

Voltaje de entrada máximo: 40 V (sonda X1)

Acoplamiento: AC/DC

Sensibilidad Vertical: 20 mV/Div/10 V/Div (en 1-2-5 pasos de secuencia)

Sensibilidad Horizontal: 1uS/Div 2 s/Div (en 1-2-5 pasos de secuencia)


DSO203:









203 1203 3

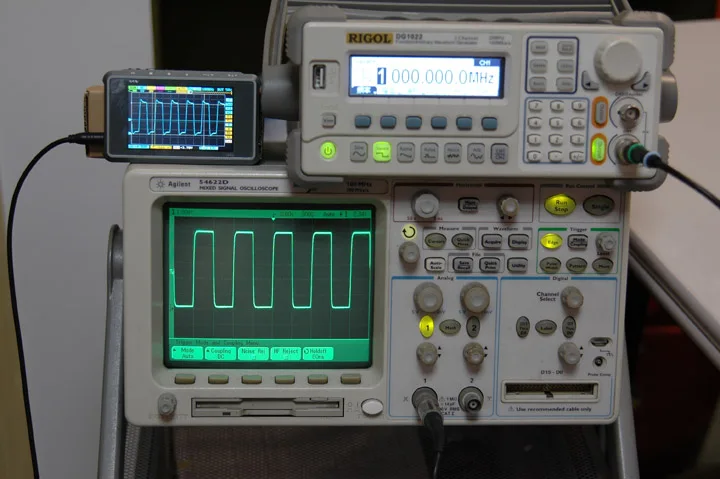

203 VS 1203 VS 2203 VS 3

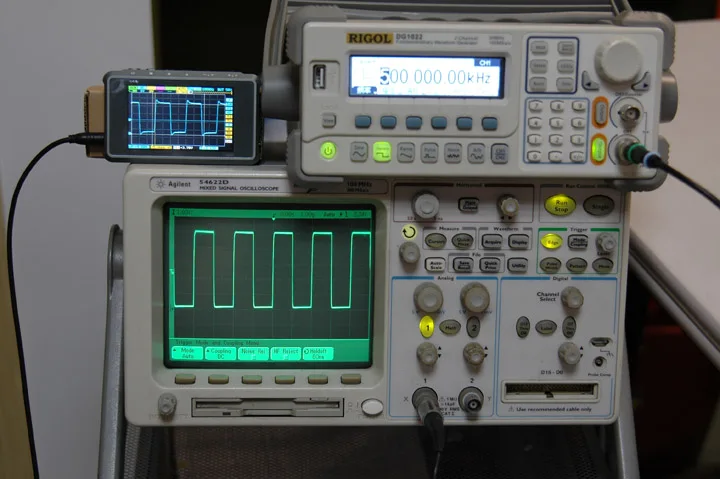

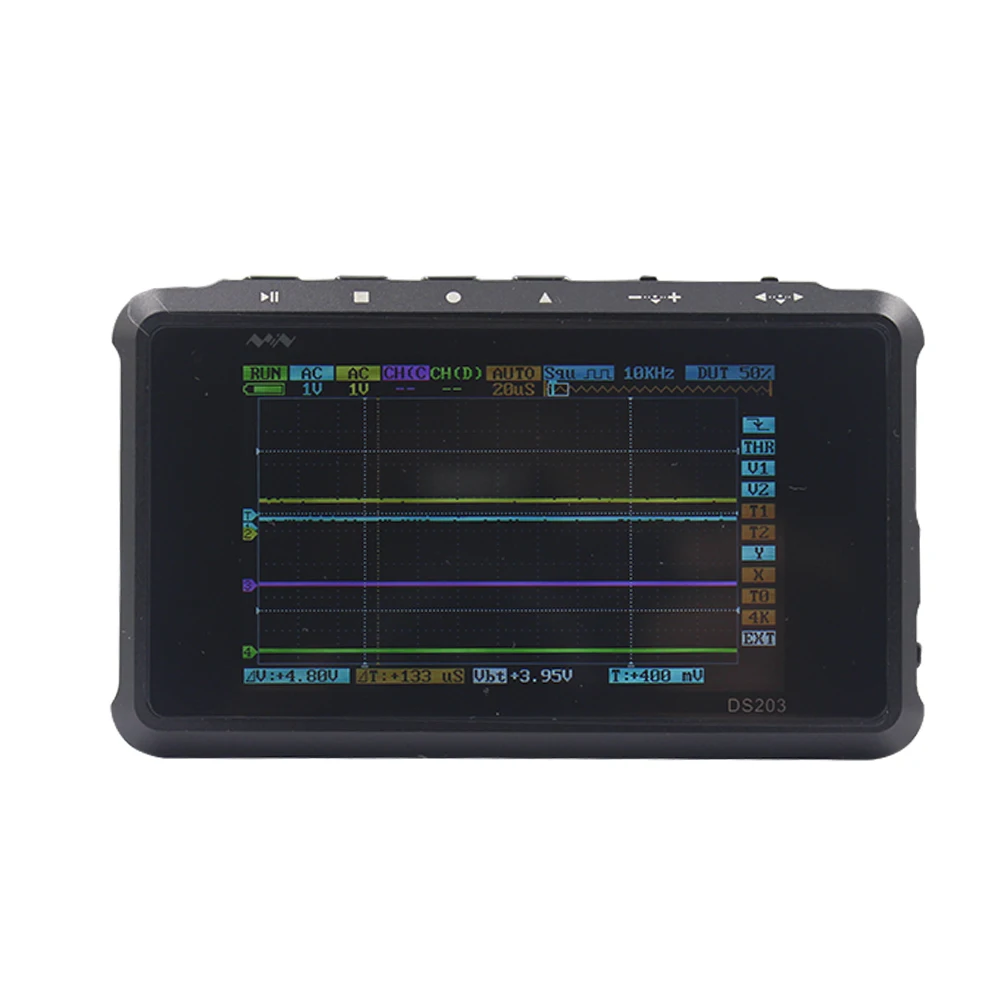

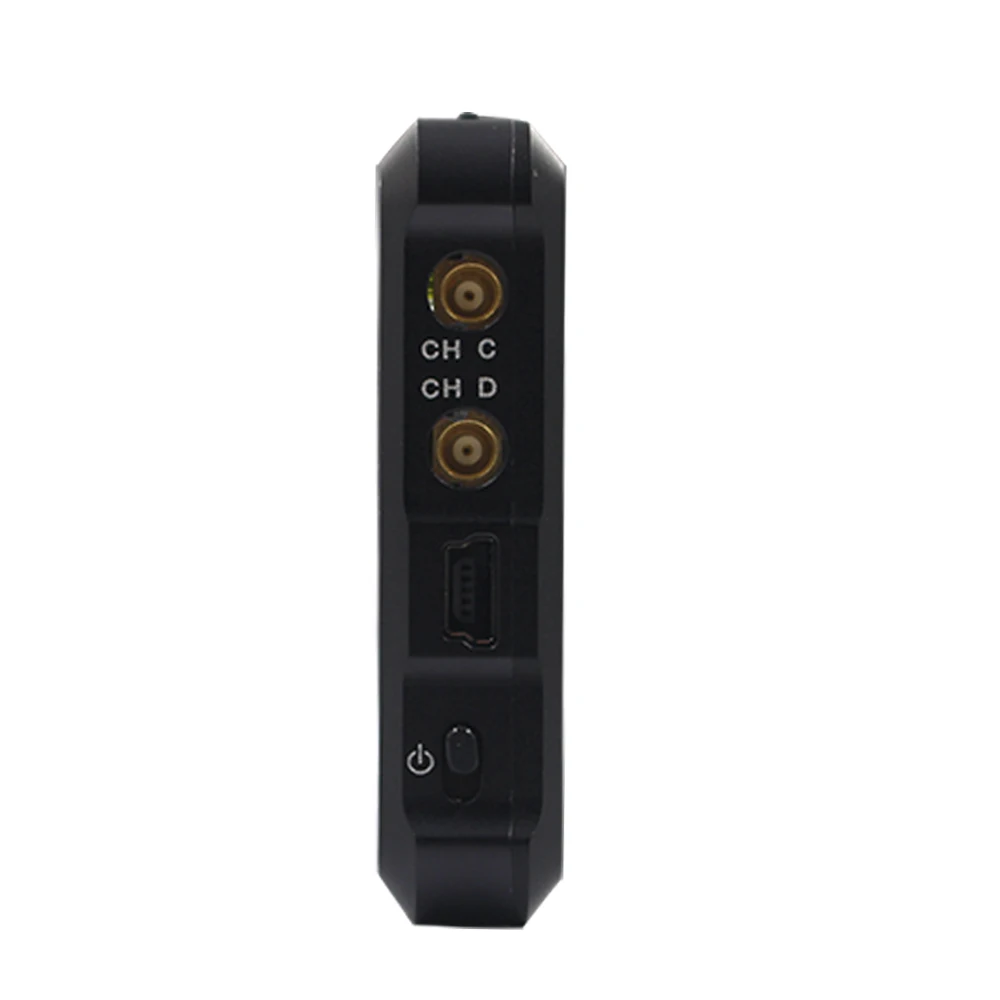

203 VS 4IMG_2602IMG_2610IMG_2600IMG_2606IMG_2607IMG_2608
